Descrizione

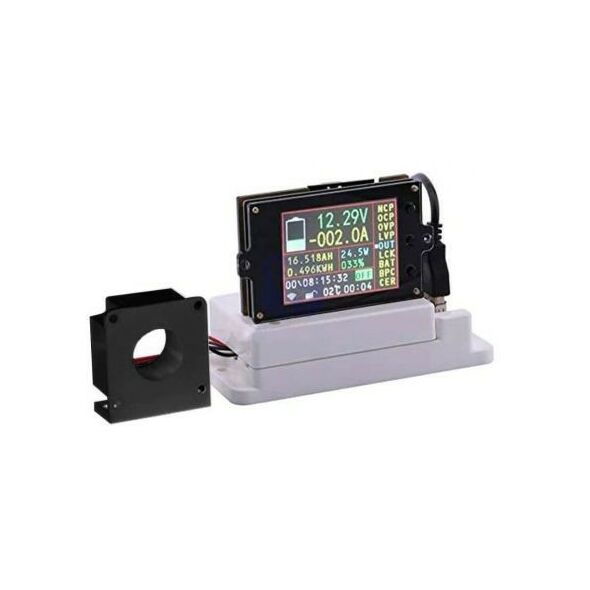

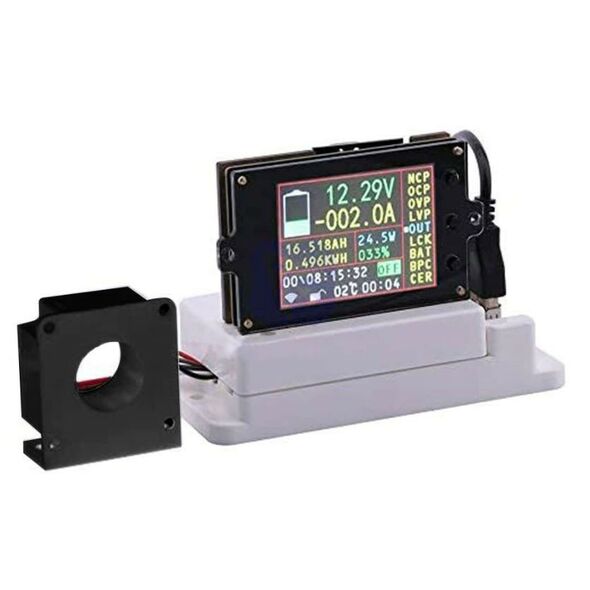

Misuratore di tensione/corrente/temperatura wireless con display LCD VAC8010F 500V 100A
Trasmissione dei dati wireless tra dispaly e misuratore.
Misurazione di tensione, corrente, potenza, capacità, percentuale di capacità residua della batteria.
N.B: Le immagini sono solo a scopo illustrativo, alcuni colori o finiture potrebbero differire
Specifiche tecniche
| Intervallo di tensione ingresso autoalimentato | 6~500V |
| Alimentazione esterna Volt di ingresso | 0~120 V |
| Corrente | 0~100A |
| Tensione di alimentazione esterna | 6-60V |
| Metodo di visualizzazione | Display LCD a colori da 2,4 pollici |
| Intervallo di misurazione della tensione | 0~500V |
| Intervallo di misurazione attuale | 0~100A |
| Intervallo di misurazione della capacità | 0.001AH~65000.00AH |
| Intervallo di misurazione dell'energia | 0.000 KWH~9999 KWH |
| Intervallo di misurazione del tempo | 0~100 ore |
| Intervallo di misurazione del valore di potenza | 999KW |
| Intervallo di misurazione della temperatura | 1~100℃ |
| Precisione di tensione | ±1％+2 |
| Precisione attuale | ±2％+5 |
| Precisione della temperatura | ±1.5℃ |
| Tasso di misurazione | 5 volte/sec |
Tipo di protezione e campo di regolazione
- OVP (protezione da sovratensione) 0,01 V~500 V
- LVP (protezione da sottotensione) 0,01~500V
- OCP (protezione da sovracorrente di carica) 0-500 A
- NCP (protezione da sovracorrente di scarica) 0-500A
Campi display
- 1 Grafico a colonne della capacità residua della batteria
- 2 Numero cumulativo AH rimanente
- 3 Energia cumulativa
- 4 Il tempo necessario per caricare o scaricare completamente la batteria (calcolato in base alla corrente di carica e scarica e alla capacità)
- 5 Indicazione del segnale di comunicazione wireless
- 6 Indicazione blocco tasti
- 7 Misurazione in tempo reale dei valori di temperatura
- 8 Valore cumulativo del tempo di esecuzione singolo
- 9 Directory di visualizzazione dello stato dell'uscita
- A Percentuale della capacità residua della batteria
- B Valore di potenza
- C Directory delle opzioni della funzione
- D Valore di tensione misurato
- E Valore corrente misurato
Descrizione dell'interfaccia della scheda di misurazione (immagine sottostante lato destro)
- 1 Interfaccia di controllo del relè di scarico
- 2 Interfaccia di controllo del relè di carica
- 3 Interfaccia USB 2.0 (può fornire alimentazione al tabellone)
- 4 Interfaccia di misurazione della tensione
- 5 Interfaccia di alimentazione esterna
- 6 Interfaccia di selezione alimentazione esterna e autoalimentazione
- 7 Pulsante interruttore relè
Schema elettrico alimentazione esterna
Nota: se l'intervallo di tensione della batteria testata (alimentazione) non funziona (6-80 V), è possibile utilizzare la modalità di cablaggio dell'alimentazione esterna. Innanzitutto, regolare il cappuccio del ponticello dell'interfaccia di selezione dell'alimentatore su "3W" e l'alimentatore esterno. Collegare i poli positivo e negativo a “+Vext-”, prestare attenzione a “+” al polo positivo dell'alimentatore esterno e “-” al polo negativo dell'alimentatore esterno; quindi collegare i poli positivo e negativo della batteria (alimentazione) alla presa di misura della tensione “+Bat”. -", prestare attenzione a "+" al polo positivo della batteria (alimentazione), "-" al polo negativo della batteria (alimentazione). Non collegare i poli positivo e negativo della batteria (alimentazione) al polo positivo del carico. Collegare il polo positivo della batteria (alimentazione) al polo positivo del carico. Il polo negativo della batteria (alimentazione) è collegato al polo negativo del carico attraverso il sensore Hall quando scorre attraverso il sensore Hall. Quando la direzione della corrente è la stessa della direzione della freccia di accensione del sensore Hall, la corrente misurata mostrerà un valore positivo, altrimenti la corrente misurata mostrerà un valore negativo.
Istruzioni per il cablaggio del relè di carica
Nota: l'alimentazione di lavoro del relè è fornita da un alimentatore esterno. Se il relè è collegato, dovrebbe essere fornita un'alimentazione esterna con la stessa tensione di lavoro del relè. Collegare la porta di controllo del relè all'interfaccia del controller di carica. Se vuoi controllare il polo positivo della carica, fai passare la linea positiva attraverso il relè. Se si desidera controllare il polo negativo della carica, collegare la linea negativa al relè. Quando il relè è collegato, viene utilizzata la spia "IN". Si accenderà e si spegnerà come promemoria quando disconnesso.
Istruzioni per il cablaggio del relè di scarico
Nota: l'alimentazione di lavoro del relè è fornita da un alimentatore esterno. Se il relè è collegato, dovrebbe essere fornita un'alimentazione esterna con la stessa tensione di lavoro del relè. Collegare la porta di controllo del relè all'interfaccia del controller di scarica. Se vuoi controllare il polo positivo della scarica, fai passare la linea positiva attraverso il relè. Se si desidera controllare il polo negativo della scarica, collegare la linea negativa al relè. Quando il relè è collegato, la spia "OUT" si accende e si spegne come promemoria quando disconnesso.
